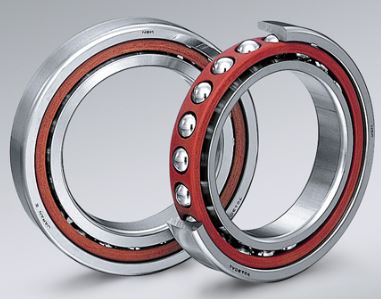

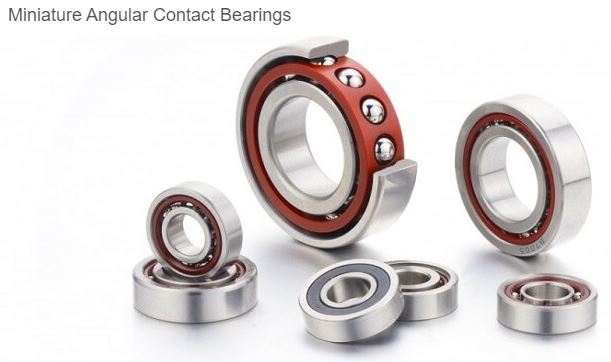

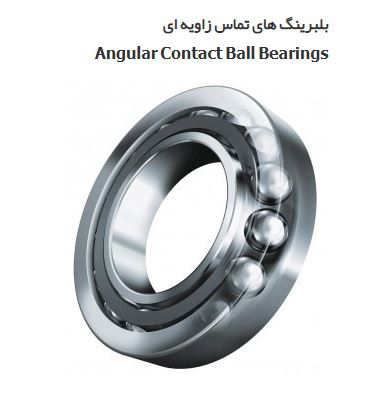

بلبرینگ های تماس زاویه ای
Angular Contact Ball Bearings
بلبرینگ تماس زاویه ای یا هفت هزاری
در این نوع از محصولات که با نام بلبرینگ هفت هزاری (بلبرینگ 7000) نیز در بازار شناخته می شود، حلقه داخلی و خارجی نسبت به یکدیگر زاویه دارند و در نتیجه بار شعاعی و محور را می تواند تحمل نماید و همچنین هر چه میزان زاویه تماس بیشتر باشد در نتیجه میزان بار محوری قابل تحمل نیز بیشتر می شود. از جمله کاربری های این محصول می توان به استفاده در دستگاه تراش، CNC، فرز دور بالا و دیگر ماشین آلات صنعتی که نیاز به دور و قدرت بالا به صورت همزمان دارند، اشاره نمود.
مشخصات فنی
نوع بار قابل تحمل شعاعی و محوری می باشد.
انواع بلبرینگ تماس زاویه ای یا هفت هزاری
- بلبرینگ تماس زاویه ای یک ردیفه
- بلبرینگ هفت هزاری دو ردیفه
- بلبرینگ تماس زاویه ای یا هفت هزاری با چهار نقطه تماس

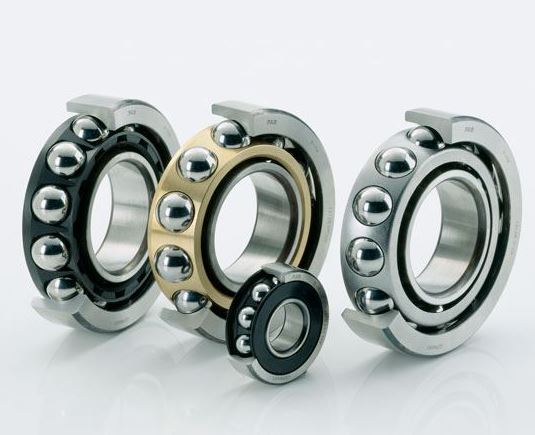

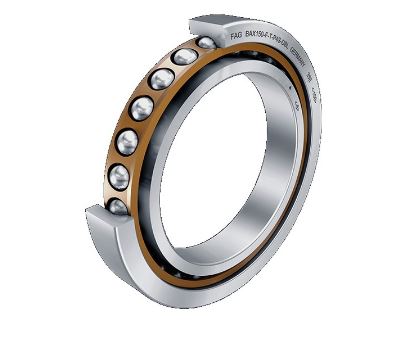

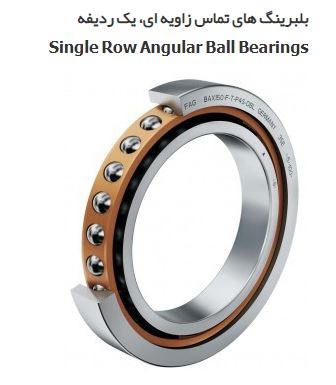

بلبرینگ تماس زاویه ای یک ردیفه
نحوه نصب این محصولات معمولا به صورت دوتایی بوده و بار شعاعی و محوری در یک جهت را تحمل می نماید.
انواع بلبرینگ تماس زاویه ای یک ردیفه به همراه پسوند
- نصب به صورت تکی - بدون پسوند
- نصب به صورت تکی با پسوند CB
نحوه نصب بلبرینگ تماس زاویه ای یک ردیفه
- پشت سر هم جهت تحمل بار در یک سمت توسط هر کدام از آنها
- رو به روی هم جهت تحمل بار از دو طرف توسط یکی از آنها
- پشت به پشت جهت تحمل بار از دو طرف توسط بلبرینگ دارای استحکام بیشتر و برای تحمل بار ممان مناسب تر
نکات
- در اثر بار شعاعی اعمل شده به آن، نیروی محوری ایجاد می شود.
- عوامل تاثیرگذار در نحوه کارکرد آن عبارتند از تنظیم دقیق و انتخاب بار اولیه مناسب
- بالا رفتن دما و اصطحکاک به دلیل استفاده از بار ابتدایی بالا می باشد.
- به صورت متداول به صورت دو تایی مورد استفاده قرار می گیرند.
- عدم وارد شدن نیرو به یک بلبرینگ در آنهایی که به صورت دوتایی رو به رو یا پشت به پشت هم قرار دارند عامل بروز صدا و گسیختگی در لایه روان کار و ایجاد تنش بیشتر می شود.
- باید به نحوی نصب گردد که بار محوری سنگین تر به سمت شیار ساچمه خور وارد نگردد.

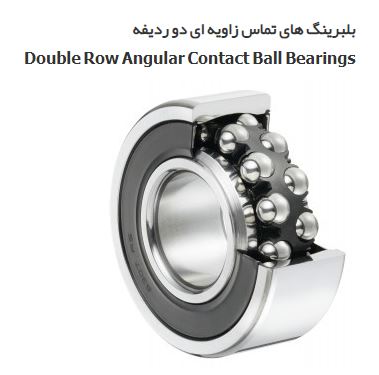

بلبرینگ تماس زاویه ای دو ردیفه
به این نوع دوبل یا کنی کاپ یا کنس و کاپ نیز گفته می شود. طراحی آنها به صورت پشت به پشت می باشد با این تفاوت که دارای عرض کمتری می باشند. نوع بار قابل تحمل بار در این محصولات شعاعی و محوری از دو جهت می باشد.
انواع بلبرینگ تماس زاویه ای دو ردیفه (همراه پسوند)
- پسوند A: پنجره ساچمه از جنس پلی آمید با قابلیت تحمل بار محوری از دو طرف به علت دارا بودن شیار ساچمه خور
- پسوند E: قدرت تحمل بار بالاتر به علت دارا بودن شیار ساچمه خور
- با کاسه نمد فلزی
- با کاسه نمد پلاستیکی
نکات
باید به نحوی نصب گردد که بار محوری سنگین تر به سمت شیار ساچمه خور وارد نگردد.

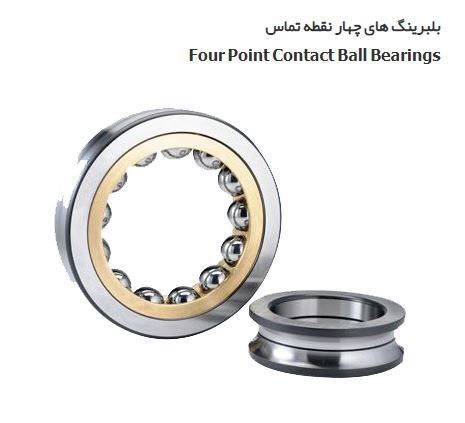

بلبرینگ تماس زاویه ای با چهار نقطه تماس یا چهار ردیفه
شیار این نوع همانند بلبرینگ یک ردیفه تماس زاویه ای می باشد و فضای محوری کمتری برای نصب را نیاز دارند و حلقه داخلی آن دو تیکه می باشد که امکان استفاده بیشتر را به وجود می آورد که می تواند بار بیشتری را تحمل کند این نوع بلبرینگ ها برای تحمل بار های خالص محوری یا بار های محوری غالب بر بار های شعاعی در هر دو جهت مناسب می باشند. کاربرد اصلی آنها در زمینه تجهیزات انتقال قدرت می باشد، جایی که بار محوری در دو جهت اعمال می شود و باید حرکت محوری کاملا مهار شود و همچنین باید از بیرینگ با پهنای کم استفاده کرد. بیرینگهای با تماس چهار نقطه ای به هیچ وجه برای تحمل بار های شعاعی غالب بر بار های محوری مناسب نیستند زیرا تحت بار شعاعی نقاط تماس به چهار نقطه افزایش و در نتیجه میزان اصطکاک افزایش می یابد.
نوع تحمل بار: بارمحوری را از دو طرف تحمل می کنند.
نکات
- ناهمراستایی مساوی است با افزایش صدای بلبرینگ
- جهت نچرخیدن حلقه بیرونی داخل محفظه در سایز های بزرگ این بلبرینگ ها با دو جای خار ساخته شده اند.
حلقه های داخلی و بیرونی این نوع بلبرینگ ها نسبت به یکدیگر زاویه ای می سازند که امکان تحمل بارهای شعاعی و محوری همزمان را توسط آنها فراهم می کند. هر قدر زاویه تماس بلبرینگ بزرگتر باشد، قدرت تحمل بار محوری آن بیشتر می شود.
تولیدات مختلف این بلبرینگ ها عبارتند از:
بلبرینگ های تماس زاویه ای یک ردیفه
بلبرینگ های تماس زاویه ای دو ردیفه
بلبرینگ های با چهار نقطه تماس
مشخصات فنی بلبرینگ تماس زاویه ای یک ردیفه FAG
قطر داخلی بلبرینگ (میلی متر) | شماره فنی بلبرینگ تماس زاویه ای یک ردیفه | |
25 | - | 7405-B-XL-MP بلبرینگ |
30 | 71806-B-TVH بلبرینگ | 7406-B-XL-MP بلبرینگ |
35 | 71807-B-TVH بلبرینگ | 7407-B-XL-MP بلبرینگ |
40 | 71808-B-TVH بلبرینگ | 7408-B-XL-MP بلبرینگ |
45 | 71809-B-TVH بلبرینگ | 7409-B-XL-MP بلبرینگ |
50 | 71810-B-TVH بلبرینگ | 7410-B-XL-MP بلبرینگ |
55 | 71811-B-TVH بلبرینگ | 7411-B-XL-MP بلبرینگ |
60 | 71812-B-TVH بلبرینگ | 7412-B-XL-MP بلبرینگ |
65 | 71813-B-TVH بلبرینگ | 7413-B-XL-MP بلبرینگ |
70 | 71814-B-TVH بلبرینگ | 7414-B-XL-MP بلبرینگ |
75 | 71815-B-TVH بلبرینگ | 7415-B-XL-MP بلبرینگ |
80 | 71816-B-TVH بلبرینگ | 7416-B-XL-MP بلبرینگ |
قطر داخلی بلبرینگ (میلی متر) | شماره فنی بلبرینگ تماس زاویه ای یک ردیفه سری 72 | |||
10 | 7200B.TVP بلبرینگ | 7200B.JP بلبرینگ | 7200B.MP بلبرینگ | 7200B.2RS.TVP بلبرینگ |
12 | 7201B.TVP بلبرینگ | 7201B.JP بلبرینگ | 7201B.MP بلبرینگ | 7201B.2RS.TVP بلبرینگ |
15 | 7202B.TVP بلبرینگ | 7202B.JP بلبرینگ | 7202B.MP بلبرینگ | 7202B.2RS.TVP بلبرینگ |
17 | 7203B.TVP بلبرینگ | 7203B.JP بلبرینگ | 7203B.MP بلبرینگ | 7203B.2RS.TVP بلبرینگ |
20 | 7004B.TVP بلبرینگ | 7004B.2RS.TVP بلبرینگ | 7204B.TVP بلبرینگ | 7204B.MP بلبرینگ |
25 | 7005B.TVP بلبرینگ | 7005B.2RS.TVP بلبرینگ | 7205B.TVP بلبرینگ | 7205B.JP بلبرینگ |
30 | 7006B.TVP بلبرینگ | 7006B.2RS.TVP بلبرینگ | 7206B.JP بلبرینگ | 7206B.2RS.TVP بلبرینگ |
35 | 7007B.TVP بلبرینگ | 7007B.2RS.TVP بلبرینگ | 7207B.TVP بلبرینگ | 7207B.MP بلبرینگ |
40 | 7008B.TVP بلبرینگ | 7208B.TVP بلبرینگ | 7208B.MP بلبرینگ | 7208B.2RS.TVP بلبرینگ |
45 | 7209B.TVP بلبرینگ | 7209B.JP بلبرینگ | 7209B.MP بلبرینگ | - |
50 | 7210B.TVP بلبرینگ | 7210B.JP بلبرینگ | 7210B.MP بلبرینگ | - |
55 | 7211B.TVP بلبرینگ | 7211B.JP بلبرینگ | 7211B.MP بلبرینگ | - |
60 | 7212B.TVP بلبرینگ | 7212B.JP بلبرینگ | 7212B.MP بلبرینگ | - |
65 | 7213B.TVP بلبرینگ | 7213B.JP بلبرینگ | 7213B.MP بلبرینگ | - |
70 | 7214B.TVP بلبرینگ | 7214B.JP بلبرینگ | 7214B.MP بلبرینگ | - |
75 | 7215B.TVP بلبرینگ | 7215B.JP بلبرینگ | 7215B.MP بلبرینگ | - |
80 | 7216B.TVP بلبرینگ | 7216B.JP بلبرینگ | 7216B.MP بلبرینگ | - |
85 | 7217B.TVP بلبرینگ | 7217B.JP بلبرینگ | 7217B.MP بلبرینگ | - |
90 | 7218B.TVP بلبرینگ | 7218B.JP بلبرینگ | 7218B.MP بلبرینگ | - |
95 | 7219B.TVP بلبرینگ | 7219B.JP بلبرینگ | 7219B.MP بلبرینگ | - |
100 | 7220B.TVP بلبرینگ | 7220B.JP بلبرینگ | 7220B.MP بلبرینگ | - |
105 | 7221B.MP بلبرینگ | 7321B.MP بلبرینگ | - | |
110 | 7222B.TVP بلبرینگ | 7222B.JP بلبرینگ | 7222B.MP بلبرینگ | - |
120 | 7224B.TVP بلبرینگ | 7224B.MP بلبرینگ | 7324B.TVP بلبرینگ | - |
130 | 7226B.TVP بلبرینگ | 7226B.MP بلبرینگ | 7326B.TVP بلبرینگ | - |
140 | 7228B.MP بلبرینگ | - | - | - |
150 | 7230B.MP بلبرینگ | - | - | - |
قطر داخلی بلبرینگ (میلی متر) | شماره فنی بلبرینگ تماس زاویه ای یک ردیفه سری 73 | |||
12 | - | 7301B.TVP بلبرینگ | 7301B.JP بلبرینگ | 7301B.MP بلبرینگ |
15 | - | 7302B.TVP بلبرینگ | 7302B.JP بلبرینگ | 7302B.2RS.TVP بلبرینگ |
17 | - | 7303B.TVP بلبرینگ | 7303B.JP بلبرینگ | 7303B.2RS.TVP بلبرینگ |
20 | - | 7304B.TVP بلبرینگ | 7304B.MP بلبرینگ | 7304B.2RS.TVP بلبرینگ |
25 | - | 7205B.JP بلبرینگ | 7205B.MP بلبرینگ | 7305B.2RS.TVP بلبرینگ |
30 | - | 7306B.JP بلبرینگ | 7306B.MP بلبرینگ | 7306B.2RS.TVP بلبرینگ |
35 | - | 7307B.TVP بلبرینگ | 7307B.JP بلبرینگ | 7307B.MP بلبرینگ |
40 | - | 7308B.MP بلبرینگ | 7308B.JP بلبرینگ | 7308B.2RS.TVP بلبرینگ |
45 | 7309B.TVP بلبرینگ | 7309B.JP بلبرینگ | 7309B.MP بلبرینگ | - |
50 | 7310B.TVP بلبرینگ | 7310B.JP بلبرینگ | 7310B.MP بلبرینگ | - |
55 | 7311B.TVP بلبرینگ | 7311B.JP بلبرینگ | 7311B.MP بلبرینگ | - |
60 | 7312B.TVP بلبرینگ | 7312B.JP بلبرینگ | 7312B.MP بلبرینگ | - |
65 | 7313B.TVP بلبرینگ | 7313B.JP بلبرینگ | 7313B.MP بلبرینگ | - |
70 | 7314B.TVP بلبرینگ | 7314B.JP بلبرینگ | 7314B.MP بلبرینگ | - |
75 | 7315B.TVP بلبرینگ | 7315B.JP بلبرینگ | 7315B.MP بلبرینگ | - |
80 | 7316B.TVP بلبرینگ | 7316B.JP بلبرینگ | 7316B.MP بلبرینگ | - |
85 | 7317B.TVP بلبرینگ | 7317B.JP بلبرینگ | 7317B.MP بلبرینگ | - |
90 | 7318B.TVP بلبرینگ | 7318B.JP بلبرینگ | 7318B.MP بلبرینگ | - |
95 | 7319B.TVP بلبرینگ | 7319B.JP بلبرینگ | 7319B.MP بلبرینگ | - |
100 | 7320B.TVP بلبرینگ | 7320B.JP بلبرینگ | 7320B.MP بلبرینگ | - |
110 | 7322B.TVP بلبرینگ | 7322B.JP بلبرینگ | 7322B.MP بلبرینگ | - |
120 | 7323B.TVP بلبرینگ | - | - | - |
130 | 7324B.MP بلبرینگ | - | - | - |
بلبرینگ تماس زاویه ای دو ردیفه FAG
نام های دیگر: (بلبرینگ دوبل FAG – بلبرینگ کنی کاپ FAG)
شکل طراحی این بلبرینگ ها همانند نوع بلبرینگ های یک ردیفه به صورت پشت به پشت می باشد فقط از نظر پهنا کمتر است، در اصطلاح عامیانه این بلبرینگ ها به کنی کاپ - دوبل – کنس و کاپ معروف هستند.
نوع تحمل بار: این نوع بلبرینگ ها قدرت تحمل بار های شعاعی و بار های محوری از دو جهت را دارند.
انواع بلبرینگ تماس زاویه ای دو ردیفه (همراه پسوند)
- پسوند A به علت عدم داشتن شیار ساچمه خور قادر به تحمل بار محوری از دو طرف است و پنجره ساچمه آن ها از جنس پلی آمید می باشد.
- پسوند E به علت داشتن شیار ساچمه خور و ساچمه بیشتر دارای قدرت تحمل بار بالاتری است.
- این نوع بلبرینگ ها با کاسه نمد فلزی
- این نوع بلبرینگ ها باکاسه نمد پلاستیکی
نکات
- در موقع نصب این نوع از بلبرینگ ها که دارای شیار ساچمه خور هستند باید بلبرینگ طوری نصب شود که بار محوری سنگین تر متوجه طرفی شود که شیار مزبور وجود ندارد.
مشخصات فنی بلبرینگ تماس زاویه ای دو ردیفه FAG
قطر داخلی بلبرینگ (میلی متر) | شماره فنی بلبرینگ تماس زاویه ای دو ردیفه سری 30 | ||
5 | 30/5-B-TVH بلبرینگ | 30/5-B-2RSR-TVH بلبرینگ | 30/5-B-2Z-TVH بلبرینگ |
6 | 30/6-B-TVH بلبرینگ | 30/6-B-2RSR-TVH بلبرینگ | 30/6-B-2Z-TVH بلبرینگ |
7 | 30/7-B-TVH بلبرینگ | 30/7-B-2RSR-TVH بلبرینگ | 30/7-B-2Z-TVH بلبرینگ |
8 | 30/8-B-TVH بلبرینگ | 30/8-B-2RSR-TVH بلبرینگ | 30/8-B-2Z-TVH بلبرینگ |
10 | 3000-B-TVH بلبرینگ | 3000-B-2RS-TVH بلبرینگ | 3000-B-2RZ-TVH بلبرینگ |
12 | 3001-B-TVH بلبرینگ | 3001-B-2RS-TVH بلبرینگ | 3001-B-2RZ-TVH بلبرینگ |
15 | 3002-B-TVH بلبرینگ | 3002-B-2RS-TVH بلبرینگ | 3002-B-2RZ-TVH بلبرینگ |
17 | 3003-B-TVH بلبرینگ | 3003-B-2RS-TVH بلبرینگ | 3003-B-2RZ-TVH بلبرینگ |
20 | 3004-B-TVH بلبرینگ | 3004-B-2RS-TVH بلبرینگ | 3004-B-2RZ-TVH بلبرینگ |
25 | 3005-B-TVH بلبرینگ | 3005-B-2RS-TVH بلبرینگ | 3005-B-2RZ-TVH بلبرینگ |
30 | 3006-B-TVH بلبرینگ | 3006-B-2RS-TVH بلبرینگ | 3006-B-2RZ-TVH بلبرینگ |
35 | 3007-B-TVH بلبرینگ | 3007-B-2RS-TVH بلبرینگ | 3007-B-2RZ-TVH بلبرینگ |
40 | 3008-B-TVH بلبرینگ | 3008-B-2RS-TVH بلبرینگ | 3008-B-2RZ-TVH بلبرینگ |
قطر داخلی بلبرینگ (میلی متر) | شماره فنی بلبرینگ تماس زاویه ای دو ردیفه سری 38 | ||
10 | 3800-B-TVH بلبرینگ | 3800-B-2RS-TVH بلبرینگ | 3800-B-2RZ-TVH بلبرینگ |
12 | 3801-B-TVH بلبرینگ | 3801-B-2RS-TVH بلبرینگ | 3801-B-2RZ-TVH بلبرینگ |
15 | 3802-B-TVH بلبرینگ | 3802-B-2RS-TVH بلبرینگ | 3802-B-2RZ-TVH بلبرینگ |
17 | 3803-B-TVH بلبرینگ | 3803-B-2RS-TVH بلبرینگ | 3803-B-2RZ-TVH بلبرینگ |
20 | 3804-B-TVH بلبرینگ | 3804-B-2RS-TVH بلبرینگ | 3804-B-2RZ-TVH بلبرینگ |
25 | 3805-B-TVH بلبرینگ | 3805-B-2RS-TVH بلبرینگ | 3805-B-2RZ-TVH بلبرینگ |
30 | 3806-B-TVH بلبرینگ | 3806-B-2RS-TVH بلبرینگ | 3806-B-2RZ-TVH بلبرینگ |
35 | 3807-B-TVH بلبرینگ | 3807-B-2RS-TVH بلبرینگ | 3807-B-2RZ-TVH بلبرینگ |
40 | 3808-B-TVH بلبرینگ | 3808-B-2RS-TVH بلبرینگ | 3808-B-2RZ-TVH بلبرینگ |
45 | 3809-B-TVH بلبرینگ | 3809-B-2RS-TVH بلبرینگ | 3809-B-2RZ-TVH بلبرینگ |
50 | 3810-B-TVH بلبرینگ | 3810-B-2RS-TVH بلبرینگ | 3810-B-2RZ-TVH بلبرینگ |
55 | 3811-B-TVH بلبرینگ | 3811-B-2RS-TVH بلبرینگ | 3811-B-2RZ-TVH بلبرینگ |
60 | 3812-B-TVH بلبرینگ | 3812-B-2RS-TVH بلبرینگ | 3812-B-2RZ-TVH بلبرینگ |
70 | 3814-B-TVH بلبرینگ | 3814-B-2RS-TVH بلبرینگ | 3814-B-2RZ-TVH بلبرینگ |
80 | 3816-B-TVH بلبرینگ | 3816-B-2RS-TVH بلبرینگ | 3816-B-2RZ-TVH بلبرینگ |
90 | 3818-B-TVH بلبرینگ | 3818-B-2RS-TVH بلبرینگ | - |
100 | 3820-B-TVH بلبرینگ | 3820-B-2RS-TVH بلبرینگ | - |
قطر داخلی بلبرینگ (میلی متر) | شماره فنی بلبرینگ تماس زاویه ای دو ردیفه سری 32 و 33 | ||||
15 | 3202-BD بلبرینگ | 3202-BD-TVH بلبرینگ | 3202-BD-2HRS بلبرینگ | 3202-BD-2HRS-TVH بلبرینگ | 3202-BD-2Z بلبرینگ |
3202-BD-2Z-TVH بلبرینگ | 3202-BD-TVH بلبرینگ | 3302-BD-2HRS-TVH بلبرینگ | 3302-BD-2Z-TVH بلبرینگ | - | |
17 | 3203-BD بلبرینگ | 3203-BD-TVH بلبرینگ | 3203-BD-2HRS بلبرینگ | 3203-BD-2HRS-TVH بلبرینگ | 3203-BD-2Z بلبرینگ |
3203-BD-2Z-TVH بلبرینگ | 3203-BD-TVH بلبرینگ | 3303-BD-2HRS-TVH بلبرینگ | 3303-BD-2Z-TVH بلبرینگ | - | |
20 | 3204-BD بلبرینگ | 3204-BD-TVH بلبرینگ | 3204-BD-2HRS بلبرینگ | 3204-BD-2HRS-TVH بلبرینگ | 3204-BD-2Z بلبرینگ |
3204-BD-2Z-TVH بلبرینگ | 3204-BD-TVH بلبرینگ | 3304-BD-2HRS-TVH بلبرینگ | 3304-BD-2Z بلبرینگ | 3304-BD-2Z-TVH بلبرینگ | |
25 | 3205-BD بلبرینگ | 3205-BD-TVH بلبرینگ | 3205-BD-2HRS بلبرینگ | 3205-BD-2HRS-TVH بلبرینگ | 3205-BD-2Z بلبرینگ |
3205-BD-2Z-TVH بلبرینگ | 3205-BD بلبرینگ | 3305-BD-TVH بلبرینگ | 3305-BD-2HRS-TVH بلبرینگ | 3305-BD-2Z-TVH بلبرینگ | |
30 | 3206-BD بلبرینگ | 3206-BD-TVH بلبرینگ | 3206-BD-2HRS بلبرینگ | 3206-BD-2HRS-TVH بلبرینگ | 3206-BD-2Z بلبرینگ |
3206-BD-2Z-TVH بلبرینگ | 3206-BD-TVH بلبرینگ | 3306-BD-2HRS-TVH بلبرینگ | 3306-BD-2Z بلبرینگ | 3306-BD-2Z-TVH بلبرینگ | |
35 | 3207-BD بلبرینگ | 3207-BD-TVH بلبرینگ | 3207-BD-2HRS بلبرینگ | 3207-BD-2HRS-TVH بلبرینگ | 3207-BD-2Z بلبرینگ |
3207-BD-2Z-TVH بلبرینگ | 3207-BD-TVH بلبرینگ | 3307-BD-2HRS-TVH بلبرینگ | 3307-BD-2Z بلبرینگ | 3307-BD-2Z-TVH بلبرینگ | |
40 | 3208-BD بلبرینگ | 3208-BD-TVH بلبرینگ | 3208-BD-2HRS بلبرینگ | 3208-BD-2HRS-TVH | 3208-BD-2Z بلبرینگ |
3208-BD-2Z-TVH بلبرینگ | 3208-BD-TVH بلبرینگ | 3308-BD-2HRS-TVH بلبرینگ | 3308-BD-2Z بلبرینگ | 3308-BD-2Z-TVH بلبرینگ | |
45 | 3209-BD بلبرینگ | 3209-BD-TVH بلبرینگ | 3209-BD-2HRS بلبرینگ | 3209-BD-2HRS-TVH بلبرینگ | 3209-BD-2Z بلبرینگ |
3209-BD-2Z-TVH بلبرینگ | 3209-BD بلبرینگ | 3309-BD-TVH بلبرینگ | 3309-BD-2HRS-TVH بلبرینگ | 3309-BD-2Z-TVH بلبرینگ | |
50 | 3210-BD بلبرینگ | 3210-BD-TVH بلبرینگ | 3210-BD-2HRS بلبرینگ | 3210-BD-2HRS-TVH بلبرینگ | 3210-BD-2Z-TVH بلبرینگ |
3210-BD-2Z-TVH بلبرینگ | 3210-BD-TVH بلبرینگ | 3310-BD-2HRS-TVH بلبرینگ | 3310-BD-2Z بلبرینگ | 3310-BD-2Z-TVH بلبرینگ | |
55 | 3211-BD بلبرینگ | 3211-BD-TVH بلبرینگ | 3211-BD-2HRS بلبرینگ | 3211-BD-2HRS-TVH بلبرینگ | 3211-BD-2Z بلبرینگ |
3211-BD-2Z-TVH بلبرینگ | 3211-BD بلبرینگ | 3311-BD-TVH بلبرینگ | 3311-BD-2HRS بلبرینگ | 3311-BD-2Z-TVH بلبرینگ | |
60 | 3212-BD بلبرینگ | 3212-BD-TVH بلبرینگ | 3212-BD-2HRS بلبرینگ | 3212-BD-2HRS-TVH بلبرینگ | 3212-BD-2Z بلبرینگ |
3212-BD-2Z-TVH بلبرینگ | 3212-BD-TVH بلبرینگ | 3212-BD-2HRS بلبرینگ | 3212-BD-2HRS-TVH بلبرینگ | 3212-BD-2Z بلبرینگ | |
65 | 3213-BD بلبرینگ | 3213-BD-TVH بلبرینگ | 3213-BD-2HRS بلبرینگ | 3213-BD-2HRS-TVH بلبرینگ | 3213-BD-2Z بلبرینگ |
3213-BD-2Z-TVH بلبرینگ | 3213-BD-TVH بلبرینگ | 3213-BD-2HRS بلبرینگ | 3213-BD-2HRS-TVH بلبرینگ | 3213-BD-2Z بلبرینگ |
بلبرینگ تماس زاویه ای با چهار نقطه تماس FAG یا بلبرینگ چهار ردیفه FAG
شیار این نوع بلبرینگ ها همانند بلبرینگ یک ردیفه تماس زاویه ای می باشد و فضای محوری کمتری برای نصب را نیاز دارند و حلقه داخلی آن دو تیکه می باشد که امکان استفاده بیشتر را به وجود می آورد که می تواند بار بیشتری را تحمل کند این نوع بلبرینگ ها برای تحمل بار های خالص محوری یا بار های محوری غالب بر بار های شعاعی در هر دو جهت مناسب می باشند. کاربرد اصلی آنها در زمینه تجهیزات انتقال قدرت می باشد، جایی که بار محوری در دو جهت اعمال می شود و باید حرکت محوری کاملا مهار شود و همچنین باید از بیرینگ با پهنای کم استفاده کرد. بیرینگ های با تماس چهار نقطه ای به هیچ وجه برای تحمل بار های شعاعی غالب بر بار های محوری مناسب نیستند زیرا تحت بار شعاعی نقاط تماس به چهار نقطه افزایش و در نتیجه میزان اصطکاک افزایش می یابد.
نوع تحمل بار: بارمحوری را از دو طرف تحمل می کنند.
نکات
- هرگونه ناهمراستایی منجر به افزایش صدای بلبرینگ می شود.
- جهت جلوگیری از سرخورده شدن ساچمه روی شیار خود بلبرینگ باید تحت یک بار حداقل باشد.
- برای عدم چرخش حلقه بیرونی داخل محفظه دراندازه های بزرگ این بلبرینگ ها با دو جای خار ساخته می شود.
مشخصات فنی بلبرینگ چهار نقطه تماس
قطر داخلی بلبرینگ (میلی متر) | شماره فنی بلبرینگ چهار نقطه تماس | ||
17 | QJ303-XL-MPA | - | - |
20 | QJ304-XL-MPA | - | - |
25 | QJ305-XL-TVP | QJ205-XL-MPA | - |
30 | QJ306-XL-TVP | QJ206-XL-MPA | - |
35 | QJ307-XL-TVP | QJ207-XL-MPA | - |
40 | QJ308-XL-TVP | QJ208-XL-TVP | - |
45 | QJ309-XL-TVP | QJ209-XL-TVP | - |
50 | QJ310-XL-MPA | QJ210-XL-MPA | - |
55 | QJ311-XL-MPA | QJ211-XL-TVP | - |
60 | QJ312-XL-MPA | QJ212-XL-TVP | QJ1012-MPA |
65 | QJ313-XL-MPA | QJ213-XL-MPA | - |
70 | QJ314-XL-MPA | QJ214-XL-TVP | - |
75 | QJ315-XL-N2-MPA | QJ215-XL-TVP | - |
80 | QJ316-N2-MPA | QJ216-XL-MPA | - |
85 | QJ317-N2-MPA | QJ217-XL-MPA | QJ1017-N2-MPA |
90 | QJ318-N2-MPA | QJ218-XL-N2-TVP | - |
95 | QJ319-N2-MPA | QJ219-N2-MPA | QJ1019-N2-MP |
100 | QJ320-N2-MPA | QJ220-N2-MPA | - |
105 | - | QJ221-N2-MPA | QJ1021-N2-MP |
110 | QJ322-N2-MPA | QJ222-N2-MPA | QJ1022-N2-MPA |
120 | QJ324-N2-MPA | QJ224-N2-MPA | QJ1024-N2-MP |
130 | QJ326-N2-MPA | QJ226-N2-MPA | - |
140 | QJ328-N2-MPA | QJ228-N2-MPA | - |
150 | QJ330-N2-MPA | QJ230-N2-MPA | QJ1030-N2-MPA |
160 | QJ332-N2-MPA | QJ232-N2-MPA | QJ1032-N2-MP |
170 | QJ334-N2-MPA | QJ234-N2-MPA | QJ1034-N2-MP |
180 | QJ336-N2-MPA | QJ236-N2-MPA | QJ1036-N2-MP |
190 | QJ338-N2-MPA | QJ238-N2-MPA | QJ1038-N2-MPA |
200 | - | QJ240-N2-MPA | QJ1040-N2-MPA |
220 | QJ344-N2-MPA | QJ244-N2-MPA | - |
240 | QJ348-N2-MPA | QJ248-N2-MPA | - |
لیست قیمت بلبرینگ تماس زاویه ای FAG
با عرض پوزش کلیه قیمت ها در حال بروز رسانی می باشد، لطفا جهت استعلام قیمت خرید با واحد فروش تماس حاصل نمایید.
ردیف | شرح | قیمت به تومان |
1 | قیمت بلبرینگ تماس زاویه ای FAG 71806-B-TVH | تماس بگیرید |
2 | قیمت بلبرینگ تماس زاویه ای FAG7405-B-XL-MP | تماس بگیرید |
3 | قیمت بلبرینگ تماس زاویه ای FAG7406-B-XL-MP | تماس بگیرید |
4 | قیمت بلبرینگ تماس زاویه ای FAG71808-B-TVH | تماس بگیرید |
5 | قیمت بلبرینگ تماس زاویه ای FAG7409-B-XL-MP | تماس بگیرید |
6 | قیمت بلبرینگ تماس زاویه ای FAG71810-B-TVH | تماس بگیرید |
7 | قیمت بلبرینگ تماس زاویه ای FAG7411-B-XL-MP | تماس بگیرید |
8 | قیمت بلبرینگ تماس زاویه ای FAG71811-B-TVH | تماس بگیرید |
9 | قیمت بلبرینگ تماس زاویه ای FAG7412-B-XL-MP | تماس بگیرید |
10 | قیمت بلبرینگ تماس زاویه ای FAG71813-B-TVH | تماس بگیرید |
11 | قیمت بلبرینگ تماس زاویه ای FAG71814-B-TVH | تماس بگیرید |
12 | قیمت بلبرینگ تماس زاویه ای FAG7209B.MP | تماس بگیرید |
13 | قیمت بلبرینگ تماس زاویه ای FAG7211B.JP | تماس بگیرید |
14 | قیمت بلبرینگ تماس زاویه ای FAG7211B.TVP | تماس بگیرید |
15 | بلبرینگ تماس زاویه ای FAG7301B.TVP | تماس بگیرید |
16 | بلبرینگ تماس زاویه ای FAG7302B.TVP | تماس بگیرید |
17 | بلبرینگ FAG7303B.JP | تماس بگیرید |
18 | بلبرینگ FAG7304B.TVP | تماس بگیرید |
19 | بلبرینگ FAG3000-B-TVH | تماس بگیرید |
20 | بلبرینگ FAG3005-B-TVH | تماس بگیرید |
21 | قیمت بلبرینگ FAG3205-BD-TVH | تماس بگیرید |
22 | قیمت بلبرینگ FAG3213-BD-2HRS | تماس بگیرید |
بلبرینگ های تماس زاویه ای، یک ردیفه
Single Row Angular Ball Bearings
این نوع بلبرینگ ها علاوه برتحمل بار شعاعی، بار محوری را در یک جهت می توانند تحمل کنند. اعمال بار شعاعی بر بلبرینگ باعث ایجاد یک نیروی محوری نیز می شود که باید به طریقی مهار شود. به همین دلیل معمولاً این نوع بلبرینگ ها به صورت دوتایی بکار برده می شوند.
بلبرینگ های تک ردیفه تماس زاویه ای معمولاً به دو صورت استاندارد تولید می شوند:
گروه اول بدون پسوند در جلوی شماره اصلی خود برای مواقعی استفاده می شوند که بلبرینگ به صورت تکی در موقعیت خود نصب می شود.گروه دوم با پسوند CB در مواردیست که بلبرینگ به صورت دوتایی نصب می شود. این گروه که عموماً اندازه های بزرگ بلبرینگ ها را شامل میشود به گونه ای جهت مصارف عمومی با یکدیگر مطابقت داده شده اند که بعد از نصب به لقی دلخواه از پیش تعیین شده رسیده و توزیع بار بر روی آنها به طور یکنواخت صورت گیرد.در پسوند CB فوق الذکر،C نشان دهنده وجود لقی، B معرف مقدار آنست. لقی های کمتر با CC و بالاتر با CA مشخص می شوند. وجود بار اولیه در برینگ نیز با علامت GC , GB, GA مشخص می شود. استفاده از دو بلبرینگ تماس زاویه ای در یک محل همان گونه که قبلاً گفته شد به خاطر موقعیت دهی محوری شافت از دو سمت و نیز در مواقعی است که استفاده از یک برینگ برای مقدار بار اعمال شونده کافی نباشد.
ترتیب قراردهی آنها می تواند به صورتهای زیر باشد:
پشت سرهم جهت تحمل بار در یک سمت و توسط هر دو برینگ
روبرو جهت تحمل بار از دو طرف و از هر طرف توسط یک برینگ
پشت به پشت جهت تحمل بار از دو طرف توسط یک برینگ
حالت آخر از استحکام بیشتری برخوردار بوده و برای تحمل بارهای سنگین مناسب تراست.
طراحی ترتیب قراردهی برینگ ها
طراحی داخلی این نوع بلبرینگ ها به نحوی است که باید به صورت دوتایی بکار برده شوند. دو برینگ باید به گونه ای جفت شوند که بعد از نصب به لقی یا بار اولیه دلخواه برسند.تنظیم درست و انتخاب بار اولیه یا لقی صحیح در نحوه کارکرد برینگ تأثیر بسیار دارد. به عنوان مثال در صورت انتخاب لقی زیاد نمی توان از تمام توانایی برینگ در تحمل بار استفاده کرد و نیز استفاده از بار اولیه بیش از حد موجب بالا رفتن اصطکاک و گرما میشود.لازم به تذکر است که در بلبرینگ های تکه ردیفه تماس زاویه ای اگر رابطه Fa / Fr≥ 1 نسبت بار محوری به شعاعی برقرار نباشد، بلبرینگ کارکرد مناسبی نخواهد داشت.در مورد بلبرینگ های دوتایی که به صورت روبرو یا پشت به پشت قرار گرفته اند باید متذکر شد که عدم اعمال نیرو به یک برینگ موجب بروز صدا، گسیختگی در لایه روانکار و افزایش تنش در قفسه می گردد. در صورت وجود چنین حالتی برینگها نباید دارای لقی باشند.
بلبرینگ های تماس زاویه ای دو ردیفه
Double Row Angular Contact Ball Bearings
این نوع بلبرینگ ها از نظر طراحی، نظیر دو بلبرینگ تماس زاویه ای تک ردیفه است که به صورت پشت به پشت جفت شده باشند، فقط در مقایسه از پهنای آن کاسته می شود. این بلبرینگ ها قادر به تحمل بارهای شعاعی سنگین و بارهای محوری از هر دو جهت بوده و زاویه تماس در اکثریت آنها 32º است.
یک دسته از این نوع برینگ ها که با پسوند A مشخص می شوند، به علت عدم داشتن شیار ساچمه خور قادر به تحمل بار محوری از دو طرف است و پنجره ساچمه آنها پلی آمیدی (فیبری) است. نوع بدون پسوند دارای شیار ساچمه خور بوده و پنجره ساچمه آنها فولادی یا برنجی است. برینگهای با پسوند E به علت داشتن شیار ساچمه خور ونتیجتاً ساچمه بیشتر، دارای قدرت تحمل بار بالاتری هستند .بلبرینگ های مورد بحث کلاً با دو نوع کاسه نمد پلاستیکی و فلزی تولید می شوند و لقی داخلی آنها محوری است. پنجره ساچمه این نوع برینگ ها همانگونه که قبلاً گفته شد در سه نوع پلی آمیدی (فیبری) جهت کارکرد برای دماهای تا 120ºc، فولادی و برنجی تولید میشوند.
نکته مهم در نصب
در موقع نصب آن دسته از این نوع بلبرینگ ها که دارای شیار ساچمه خور هستند، باید بلبرینگ طوری نصب شود که بار محوری سنگین تر متوجه طرفی شود که شیار مزبور وجود ندارد.
بلبرینگ های چهار نقطه تماس
Four Point Contact Ball Bearings
شیار ساچمه این نوع بلبرینگ ها که در حقیقت یک نوع بلبرینگ تک ردیفه تماس زاویه ای است به گونه ایست که بلبرینگ را قادر به تحمل بار محوری از دو طرف می سازد.فضای محوری مورد نیاز برای نصب این نوع بلبرینگ ها کمتر از فضای مورد نیاز برای نصب بلبرینگ های دو ردیفه است.زاویه تماس این نوع بلبرینگ ها 35º بوده و حلقه داخلی آنها دو تکه است که این امر امکان استفاده از تعداد ساچمه بیشتر و در نتیجه افزایش قدرت تحمل بار را فراهم آورده است. جهت جلوگیری از چرخش حلقه بیرونی در داخل محفظه، اندازه های بزرگ آنها را با دو جای خار تولید کرده اند. مقدار ناهمراستایی مجاز در این برینگ ها بسیار محدود بوده (به اندازه بلبرینگ های شیارعمیق) و هر گونه ناهمراستایی منجر به افزایش صدای برینگ می شود.اگر این نوع بلبرینگ در کاربرد با برینگ شعاعی دیگر به گونه ای جفت شده باشد که مثل یک بلبرینگ کف گرد عمل کند و نیز با لقی شعاعی در داخل محفظه نصب شده باشد، هیچ گونه ناهمراستایی مجاز نیست. لقی داخلی آنها ازنوع محوری است. همچنین پنجره ساچمه آنها بیشتر برنجی بوده و بعضی از انواع آنها با پنجره ساچمه پلی آمیدی نیز تولید می شوند.
